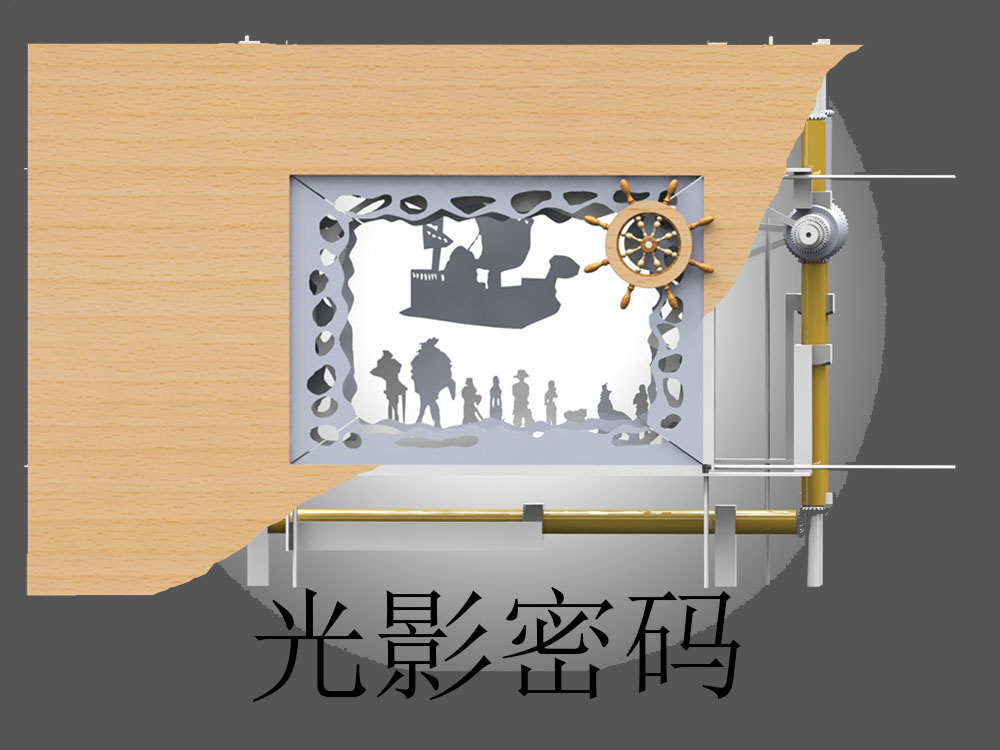

光影密码是一个结合了多种元素的机械拼装玩具。主体结构为一个手动拼装、机械传动的密码箱，在正面是以剪影灯为灵感的展示互动部分。通过箱体内部的机械传动部件将两部分结合，提供人机互动。用户在破译密码、解开密码锁的同时，能同步观察剪影灯的变化。让用户能亲自动手组装机械，直观地感受机械运作的原理，触碰机械美感，同时感受剪影灯的光影艺术和层次美，是一款寓教于乐、新奇有趣的机械工艺玩具。

实现密码锁转动解锁的功能，设计光影灯的互动展示效果，并通过箱体内的传动装置实现两个系统的耦合。密码锁每输入一个正确数字，都会引发光影灯组件的运动，使用户可以在解锁密码的同时，观察光影灯展示界面从无到有并最终点亮的动态效果。设计中需要对传统的锁芯结构进行改造，以耦合展示传动系统。整体要求零件连接简单，易于拼装，展示界面内容丰富，同时零件不能有尖锐边缘，防止在使用中出现意外。

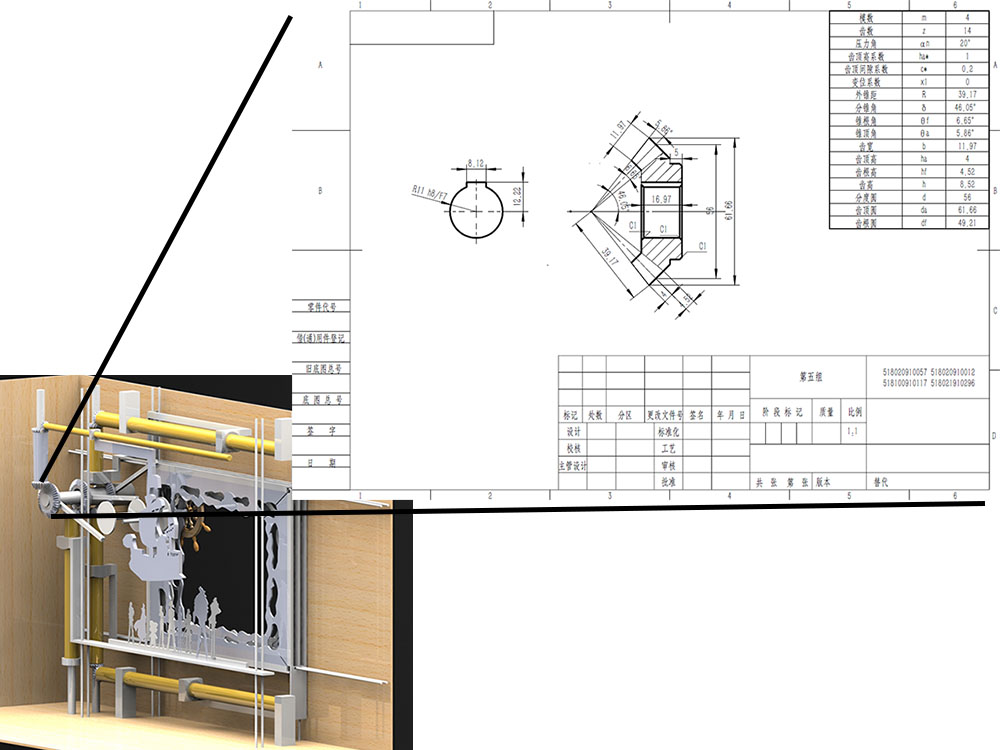

本组产品达到了设计预期，在传统达芬奇锁的基础上，我们小组创新性地改造了飞轮，在飞轮上增加曲槽，和密码盘上的连杆配合，实现用锁芯转动控制展示流程的启动。展示部分结合密码位数做了流程分割，用接触式机关控制背灯作最后的照明。最终实现用户每输入一位正确密码，就可以转动独立旋钮，让背景浮现、人物升起、小船启航。用SolidWorks对所有零件建模、装配和动画模拟，并根据预期效果进行材质渲染，以贴近实物效果。
