在日常生活中鞋子与地面接触,不可避免地出现沾染灰尘、污渍的情况。当下无论是年轻人还是中年的上班族,对鞋子的干净程度要求都比较高。 但是每次出门或者是回家手动擦鞋很不方便,因此我们设计研发了脚踏式鞋面清洁盒,希望通过脚踏的方式对鞋面进行清洁。一方面脚踏式的鞋面清洁盒构造相对简单,制造成本较低;另一方面通过脚踏就能对鞋面进行清洁,在方便的同时又有一定的趣味性。
首先我们需要设计一套符合要求的传动转置,以求实现在人进行脚踏时装置能够对鞋面进行擦除清洁的功能基本诉求,其中重点设计是需要将脚踏时的沿Y轴转动转换成沿Z轴的皮带转动。其次需要选定合适的与鞋面直接接触的擦除材料并对其外形进行设计使其尽可能贴近鞋面以达到清洁效果。接着在零件和材料的选取上要尽量降低成本,增大市场竞争力。最后在结构设计上在达到功能需求的前提下追求简单,便于加工制造。

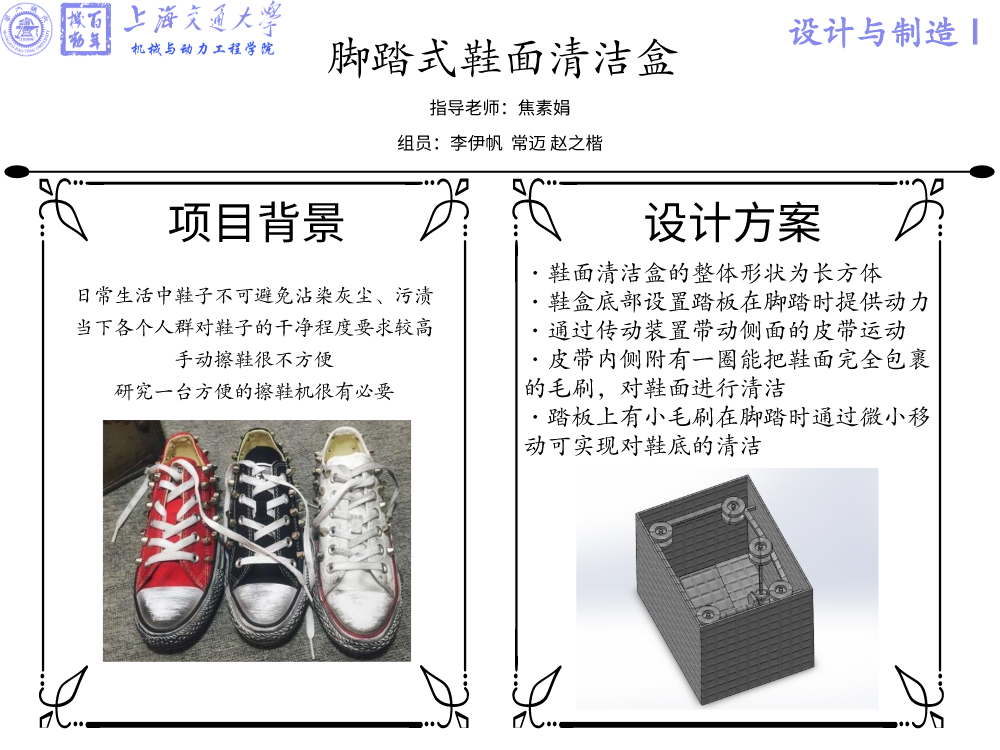

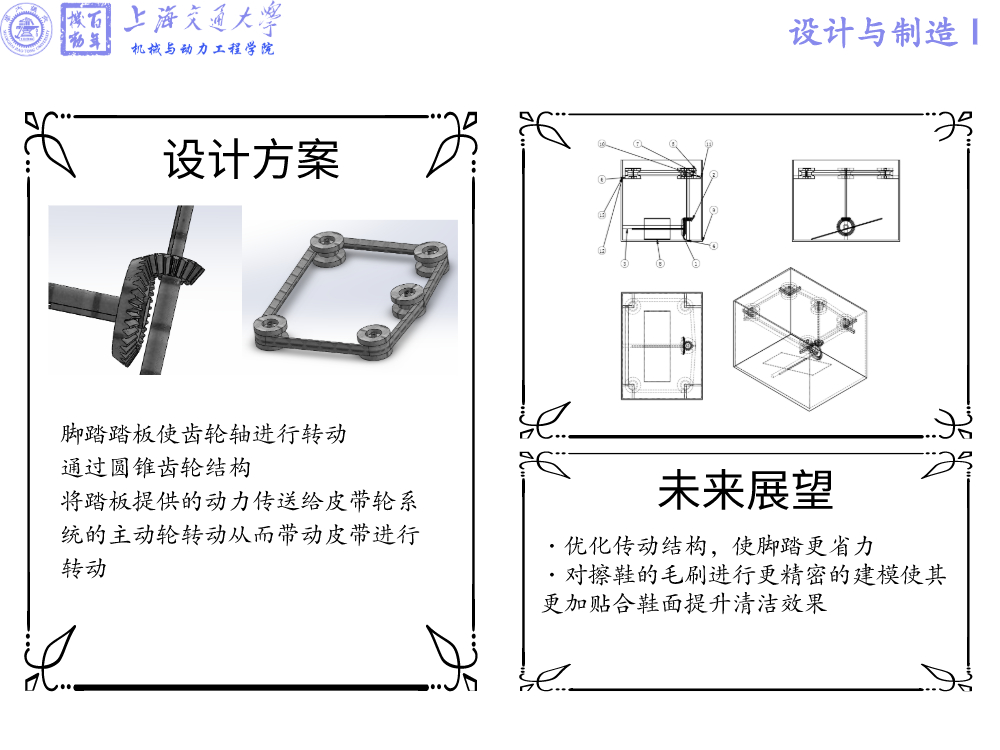

我们设计的通过脚踏提供动力擦除鞋面灰尘的鞋面清洁盒,制造的数字样机能初步满足功能需求。脚踏式鞋面清洁盒的外形为能容纳下单只鞋子的长方体,在鞋盒底部设置一块与齿轮轴固连的踏板,在进行脚踏时提供动力,通过一套圆锥齿轮传动装置带动侧面的皮带轮主动轮运动,进而带动皮带转动,皮带内侧附有一圈能够把鞋面完全包裹的毛刷,对鞋面进行清洁,且踏板上有小毛刷,在脚踏时通过微小移动可实现对鞋底的清洁。
