圆锥曲线的绘制一直是学生和教师的一大难题，同时在工程绘图中，椭圆也是极为重要的部分，测绘的不准确会影响到产品的生产质量。然而，目前市面上缺乏一款能够高效地绘制椭圆的工具，传统的绘制方法存在诸多不精确和不便捷的地方。因此，本项目尝试开发一款能绘制椭圆的便捷工具。

 本项目构建基于椭圆的第一定义，只需要求得长轴和焦点位置，即可作出比较精确的椭圆。利用绳子的约束能够作出椭圆，而为了控制绳子的长度，则加入了绳长控制模块和收纳模块，可以有效控制工作部分的绳长和完成多余绳子的收纳。

1. 开发一款能够用于制图的椭圆规，工作过程中，绘制要比较精确、绘制范围要比较广、绘制方式要简单。

2. 找到一种约束的方法，能够有效地得到和控制绘制的路线的方法。

3. 保证在调节焦点的时候，两侧焦点与中心的距离相等

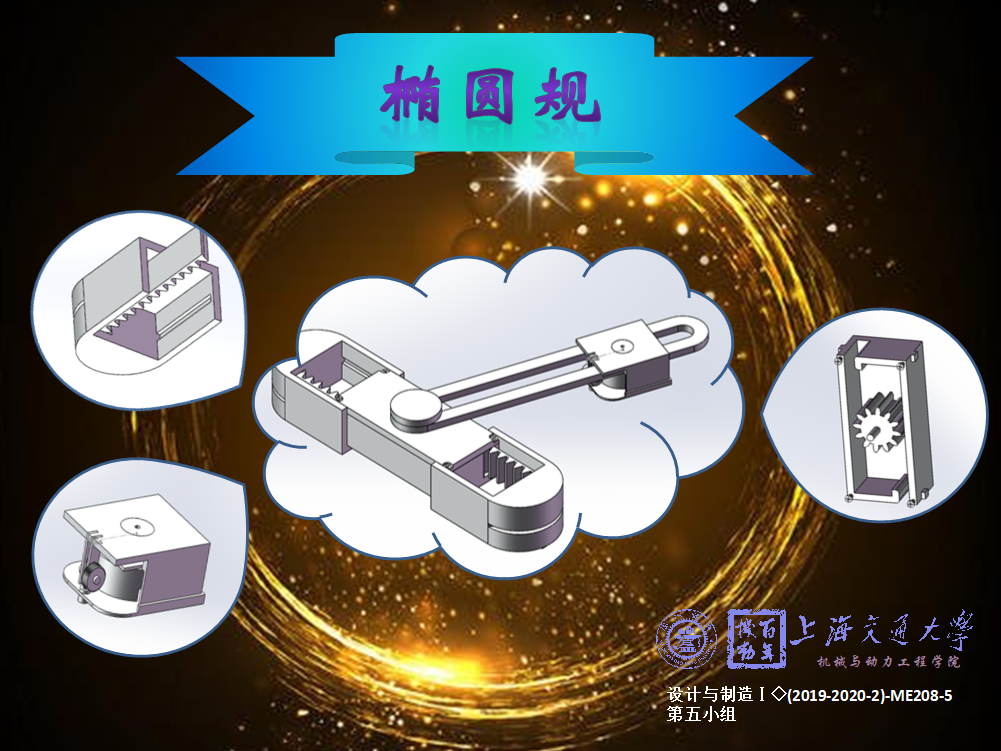

完成了椭圆规的设计，并基本符合绘制过程中，精确度高、绘制范围广、绘制简单的目标。

设计了焦点同步装置，利用齿条和齿轮保证了焦点与中心的距离保持同步。

设计了绳子的约束和收纳结构。巧妙利用金属片和平面涡卷弹簧，实现工作部分绳子的约束以及多余部分绳子的收纳。

限于疫情原因，不能完成样机制作，但由于本产品体积较小，对材料的强度要求很低，而且由于三维仿真软件功能的限制，数字样机中最关键的绳子无法有效实现，实在是一大遗憾。
